Komponentenübersicht der Anlage
Industrieroboter
- Reis RV30-16, Steuerung ROBOTstarVI
- Baujahr: 2014, Betriebsstunden: 15.800 h
- Zustand: sehr gepflegt
Bauteilpositionierer: Automatischer 2-Stationen-Drehtisch
- Basismodul: Dreheinheit Reis RDE40
- Aufbaumodul: 2 x Drehkippmodul Reis RDK11 (Traglast je 1.100 kg)
- Stationstrennwand als Zutritts- und Sichtschutz
AMTRU Werkzeuge und Werkzeugwechselsystem
- 4 x Entgratspindel FLEXICUT 1020
- 2 x Schleif- und Polierspindel FLEXIFINISHER 299
- Schnellwechslersystem ATICS 200 für FLEXFINISHER-Bearbeitungsköpfe
- Messtaster Renishaw LP2H zur Erfassung der Bauteilposition und Programmverrechnung
MIG/MAG Schweißtechnik (optional)
- Fronius TransPulsSynergic 4000
- alternativ:
- EWM Phoenix 552 force arc oder 452 cold arc
- Ausrüstung inkl. Korbspule oder Fassanschluss
- Brennerreinigungsstation Fabr. Binzel oder Thielmann
ARNHOLD Bolzenschweißtechnik (optional)
- Inverter Bolzenschweißgerät AS 2210
- Automatikschnittstelle Hubzündung
- Bolzenzuführeinheit (Vibrationsförderer) AS VBZ 5000
- Automatikschweißkopf AS AK1
Geschlossenes Anlagenkonzept
- Sonderkabine mit verriegelbarer Zugangstür
- Vorgelagerter Einlegebereich mit Lichtschranke und Bedientableau
- TEKA Kabinenabsaugung inkl. Verrohrung
Komponentenübersicht der Anlage
Industrieroboter
- KUKA KR8 R1620 CYBERTECH nano
- Steuerung Reis / KUKA KR C-ROBOTstar
- Baujahr: 2017
- Ehem. Schulungsroboter, kein Produktionsbetrieb
Bauteilpositionierer
- Drehkippmodul KUKA DKP400-V1
Zellenaufbau
- Roboterkomponenten montiert auf gemeinsamer Fundamentplatte
- Externes Tasterableau zur Anlagenbedienung
- Schutzumhausung mit Lichtschranke
MIG/MAG Schweißtechnik
- Fronius TransPulsSynergic 4000
- alternativ:
- EWM Phoenix 552 puls
- Ausrüstung inkl. Korbspule oder Fassanschluss
- Brennerreinigungsstation Fabr. Binzel oder Thielmann
Komponentenübersicht der Anlage
Industrieroboter
- RVL6L Industrieroboter mit Hybridkinematik: 5-Achs vertikaler Knickarmroboter verfahrbar auf Linearachse mit ca. 4.400 mm Hub
- Steuerung ROBOTstarV-IPC
- Baujahr: 2007
- Ehem. Schulungsroboter, kein Produktionsbetrieb
Bauteilpositionierer
- Stationäre horizontale Reitstockdrehvorrichtung RDV05
Kompaktzelle
- Zellenmontage auf Stahlbauplattform mit Gabelstapleraufnahme
- Externes Tasterableau zur Anlagenbedienung
- Schutzumhausung mit Lichtschranke
MIG/MAG Schweißtechnik
- Fronius TransPulsSynergic 4000
- alternativ:
- EWM Phoenix 552 puls
- Ausrüstung inkl. Korbspule oder Fassanschluss
- Brennerreinigungsstation Fabr. Binzel oder Thielmann
AS Bolzenschweißtechnik (optional)
- AS 2210 Inverter Bolzenschweißgerät
- AS 2xxx Automatikschnittstelle Hubzündung
- AS VBZ 5000 Bolzenzuführeinheit (Vibrationsförderer)
- Umrüstsatz für AT-Zuführung M6
- AS AK1 Automatikschweißkopf
- Kabelpaket Schweißkopf
Komponentenübersicht der Anlage
Industrieroboter
- Reis RV30-16 mit Steuerung ROBOTstarV-IPC
- Baujahr: 2012, Betriebsstunden: 7.900 h
- Zustand: gepflegt
Linearverfahreinheit
- Reis RLV25 (Verfahrweg: 1.500 mm)
Bauteilpositionierer
- Reis RDS50 (Traglast: 5.000 kg)
- Reis RDS11 (Traglast: 1.100 kg)
MIG/MAG Schweißtechnik
- Fronius TPS 5000 TWIN
- Doppeldraht- und Einzeldraht-Schweißsysteme
- Brennerwechseleinheit
- Absaugsystem NORFI

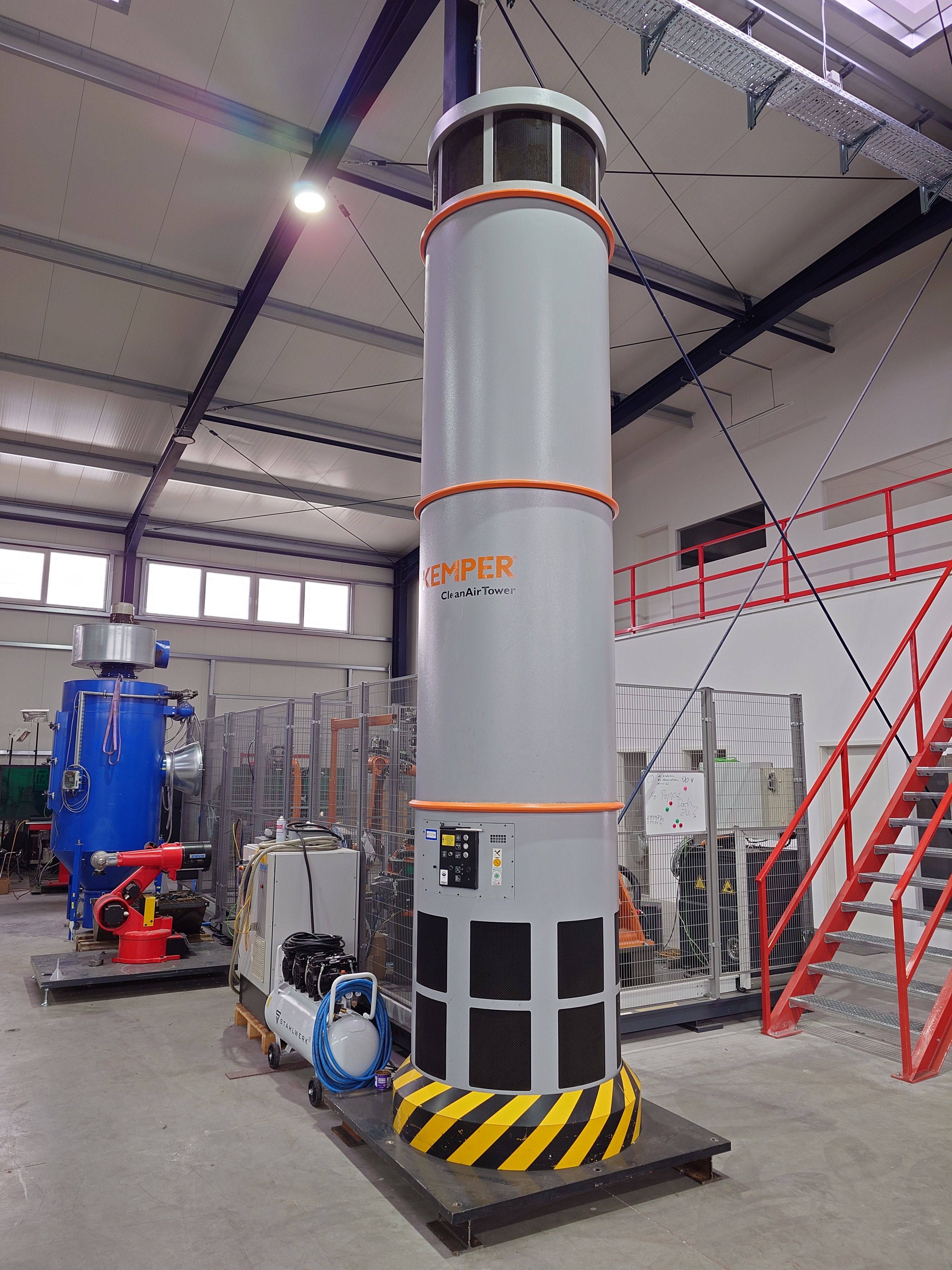

Kemper Clean Air Tower
- Typ: 390600
- Raumlüftungssystem nach dem Schichtlüftungsprinzip
- inkl. Verlängerungsstück
- Baujahr: 05/2017
- Zustand: sehr gut, gebraucht
- Letzte Überprüfung: 05/2020 (UVV, DIN VDE 0701-0702)
- Preis: 12.000 €
Kemper Air Watch
- Typ: AirWatch
- Baujahr: 05/2017
- Zustand: sehr gut, gebraucht
- Preis: 1.400 €
Reis Roboter RV30-16
Der Reis RV30-16 ist ein 6-Achsen-Knickarmroboter mit einer Traglast von 16 kg und einer Reichweite von 2.100 mm. Er ist ideal für Handling, Schweißen, Palettieren und Maschinenbeschickung geeignet. Dank seiner hohen Dynamik, Präzision und Wiederholgenauigkeit eignet er sich besonders für anspruchsvolle Industrieanwendungen.
Eigenschaften:
- Traglast: 16 kg
- Reichweite: 2.100 mm
- Achsen: 6
- Anwendungen: Handling, Schweißen, Palettieren, Maschinenbeschickung
- Steuerung: ROBOTstarV-IPC
Reis Roboter RV30-26
Der Reis RV30-26 ist ein 6-Achsen-Knickarmroboter mit einer Traglast von 26 kg und einer Reichweite von 1.850 mm. Er ist ideal für Handling, Schweißen, Palettieren und Maschinenbeschickung geeignet. Dank seiner hohen Dynamik, Präzision und Wiederholgenauigkeit eignet er sich besonders für anspruchsvolle Industrieanwendungen.
Eigenschaften:
- Traglast: 26 kg
- Reichweite: 1.850 mm
- Achsen: 6
- Anwendungen: Handling, Schweißen, Palettieren, Maschinenbeschickung
- Steuerung: ROBOTstarV-IPC
